給水系統設計時須同時滿足水量、水質、水壓的要求，其中水壓的計算既要滿足安全可靠，又要滿足經濟要求，因此控制點的選擇就顯得尤為重要。此文先從理論分析所需水壓的相關因素，再從具體數據計算控制點選擇的正確性。
　　【關鍵詞】給水管網；設計；控制點
　　給水系統中必須保證水壓滿足用戶的使用要求，因此在系統設計時要盡可能準確的計算保證管網全部節點正常供水所需的壓力，該壓力由以下幾部分組成：
　　1、幾何高差，又稱靜揚程，指從水泵的吸水池最低水位到用水點的高程差值；
　　2、水頭損失，包括從水泵吸水管路、壓水管路到用水點處所有管道和管件的水頭損失之和；
　　3、用水點處的服務水頭，又稱自由水壓，指用戶在用水接管點的地面上測出的測壓管水柱高度。
　　在進行管網設計計算時，要從給水管網中的眾多用水點里選擇一個用水點，給它一個特別的名字，叫做控制點，只要該點的水壓在最高用水量時可以達到最小服務水頭的要求，整個管網的用水點就都滿足用戶水壓要求、就不存在低水壓區。簡言之，所需水壓=∑（幾何高差+水頭損失+服務水頭），該值最大的點對應的就是控制點。
　　可見控制點的選擇與幾何高差、水頭損失、服務水頭密切相關，下面就逐一進行分析：
　　1、首先是幾何高差，這是個高程差，因泵站的位置是固定的、唯一的，故用水點的高程越高，高程差越大。
　　2、其次是水頭損失，分為沿程水頭損失和局部水頭損失。
　?、傺爻趟^損失hy=αl q2, 式中α為管道比阻，與管徑及管內壁粗糙系數有關，l為管道長度，q為流量；
　?、诰植克^損失hj=∑ζv2/2g , 式中ζ為管道局部水頭損失系數，v為管道斷面平均水流速度。管道的局部損失與管線的水平及順直等情況有關，長距離輸水管道局部水頭損失一般占沿程水頭損失的5%~10%。
　　由此可見，用水點距離泵站越遠，用水量越大，則水頭損失越大。
　　3、最后是服務水頭，即用戶要求的自由水壓，該數值需根據具體用戶特點確定。
　　因控制點是上述三者之和最大的點，若距離泵站最高的點、最遠的點、流量最大的點是同一個點，那么該點即為控制點；若上述之最點不為同一點，那么就都有可能是控制點，只有通過進一步的試算才能確定。

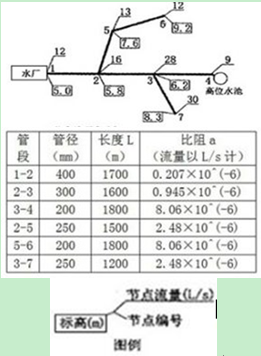

　　例1： 現以下圖所示給水管網為例，計算說明。

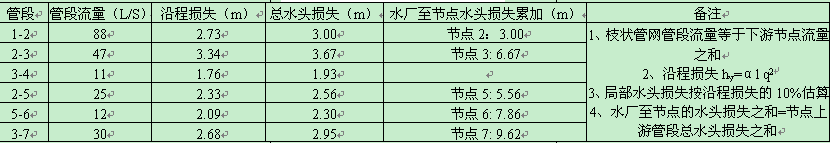

　　某城市采用枝狀管網供水，節點流量、地面標高如圖所示，各管段長度、管徑、比阻見下表，節點4處設一高位水池，最高日總用水量120L/s，其中20L/s由高位水池供給，要求管網最小服務水頭為20m。

　　分析：如上圖所示，高程最高的用水點是節點6（標高為9.2m），距離水廠最遠的用水點是節點7（距離水廠950m），流量最大的用水點是節點7（流量為30L/S）。初步判斷節點6或者節點7有可能為控制點，下面進行具體計算。
　　由題目可知，在最高日最高供水時，管網由水廠和高地水池同時供水，最高日最高時用水量為120L/s，其中20L/s由高位水池供給，100L/s由水廠供給。

　?。ㄒ唬┘僭O節點6為控制點，服務水頭為20m，滿足節點6的所需壓力為H6：
　　H6=幾何高差+水頭損失+服務水頭=9.2+7.86+20=37.06m;
　　按上述計算壓力值，校核整個管網的全部用水點是否均達到最小服務水頭要求。
　　節點5的服務水頭h5=37.06-7.6-5.56= 23.9m； 節點2的服務水頭h2=37.06-5.8-3.00 =28.26m；
　　節點3的服務水頭h3=37.06-6.2-6.67= 24.19m；　節點7的服務水頭h7=37.06-8.3- 9.62=19.14m<20m；
　　通過上述計算可知，選擇節點6做為控制點的時候，節點7的服務水頭不能滿足最小服務水頭的要求，其他節點均滿足最小服務水頭的要求，故知控制點應為節點7。
　?。ǘ┈F以節點7為控制點進行驗算，服務水頭為20m，滿足節點7的所需壓力為H7：
　　H7=幾何高差+水頭損失+服務水頭=8.3+9.62+20=37.92m;
　　同樣按上述計算壓力值，校核整個管網的全部用水點是否均達到最小服務水頭要求。
　　節點6的服務水頭h6=37.92-9.2-7.86= 20.86m；節點5的服務水頭h5=37.92-7.6-5.56 =24.76m；
　　節點2的服務水頭h2=37.92-5.8-3.00= 29.12m；節點3的服務水頭h3=37.92-6.2-6.67 =25.05m；
　　即節點7滿足服務水頭要求時，所有的用水點均滿足服務水頭的要求，不存在低水壓區，所以節點7為管網控制點。
　　結論：綜上所述，控制點的選擇主要由初步判斷、假定試算、重新調整這幾步組成。
　　第一步：初步判斷。就是要觀察管網的基本情況，比如管網布局走勢、地勢起伏大小、用水量大的節點位置、距離水源地最遠的節點位置等等，據此來初步判斷哪些節點的水壓較難滿足，它們就是可能成為控制點的節點。
　　第二步：假定試算。分析管網在最高日最高時的供水情況，依此計算出管段流量、沿程水頭損失、總水頭損失，然后在初步判斷時可能成為控制點的節點中選擇一點，先假定其為控制點，進行所需水壓計算，依據計算結果進一步計算其余節點的服務水頭，看是否均滿足了最小服務水頭要求。
　　第三步：重新調整。通過上面第二步的計算后，若滿足了所有節點的最小服務水頭要求，則控制點選擇正確，無需調整；若有沒滿足的節點，說明這個沒滿足節點為控制點，若多個節點未滿足，則與要求的服務水頭相差最大的節點為控制點。重新調整控制點。
