市政設計乙級—道路設計中的常用尺寸

新聞時間：2018-05-21 文章來源：文章作者：ztcjjt

一、人行道
人行道寬：不小于1m，并按照0.5的倍級遞增。
小區路：6m-9m
組團路：3m-5m
宅間小路：>2.5m
園路，人行道坡道寬：1.2m
輪椅通過：W≥1.50m
輪椅交錯：W≥1.80m

二、消防

1．消防車道寬度不應小于4m。轉彎半徑不應小于9~10m，重型消防車不應小于12m，穿過建筑物門洞時其凈高不應小于4m，供消防車操作的場地坡度不宜大于3%。
2．高層建筑的周?chē)鷳O有環形消防車道。當設環形消防車道困難時，可沿高層建筑倆個長邊設置消防車道。
3．消防車道距高層建筑外墻宜大于5m，消防車道上空4m范圍內不應有障礙物。

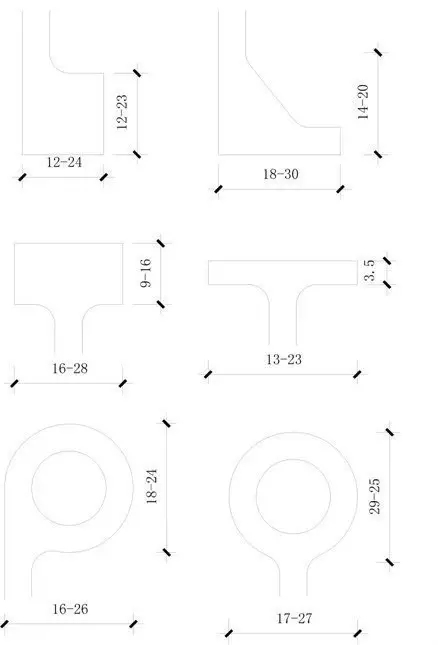

4．小區內盡端式道路不宜大于120m，應設置不小于12m*12m消防回車場。(考慮到車行方便，及景觀效果一般盡端路超過35m，設回車場)?；剀?chē)場模式見下圖。
5．盡端式消防車道應設回車道或回車場。多層建筑群回車場面積不應小于12m*12m，高層建筑回車場面積不宜小于15m*15m，供大型消防車的回車場不宜小于18m*18m。

注：圖中下限值適用于小汽車（車長5m，最小轉彎半徑6m）；上限值適用于大汽車（車長8~9m，最小轉彎半徑10m）

三、車道

1.道路寬度

1.1居住區級道路：紅線寬度不宜小于20m。
1.2 小區級道路：路面寬6.0～9.0m；建筑控制線之間的寬度，需敷設供熱管線的不宜小于14m；無供熱管線的不宜小于10m;
1.3 組團路：路面寬3m-5m；建筑控制線之間的寬度，需敷設供熱管線的不宜小于10m；無供熱管線的不宜小于8m；
1.4 宅間小路：路面寬不宜小于2.5m；
1.5 雙車道：W＝6.0～9.0m（場地主干道雙車道寬度，小型車雙車道最小寬6米，大型車雙車道最小寬7米）
單車道： W＝3.5~4m；（車道兼具回車通道作用，應按照停車場標準設計車道寬度）

2.轉彎半徑

機動車最小轉彎半徑：（道路內路牙最小半徑）
6.0m：車長不超過5米的三輪車、小型車。
9.0m：車長6-9米的一般二軸載重汽車、中型車。
12.0m：車長10米以上的的鉸接車、大型貨車、大型客車等大型車。
基地出入口轉彎半徑應適量加大。

3.道路縱坡

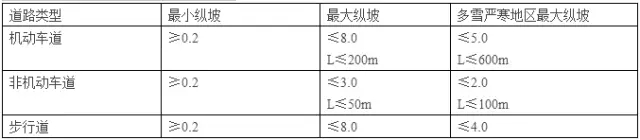

3.1居住區道路縱坡控制坡度（%）

注：

1.摘自《城市居住區規范設計規范》（GB 50180—93）（2002年版）

2.L為坡長

3在地形坡度較大的個別困難地段，道路縱坡極限值不宜大于11%，其坡長不大于80m，路面應由防滑措施。

4.道路橫坡

機動車、非機動車道路橫向坡為1.5%~2.5%。

人行道橫坡為1.0%~2.0%

5.道路與建筑物間距

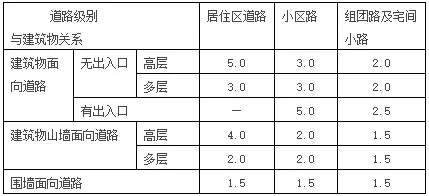

道路邊緣至建、構筑物的最小距離表

注：

1.摘自《城市居住區規范設計規范》（GB 50180—93）（2002年版）

2.居住區道路的邊緣指紅線；小區路、組團路及宅間小路邊緣之路面邊線；當小區設有人行便道時，其道路邊緣指便道邊緣。

3.建、構筑物無組織排水，則為散水邊緣至道路邊緣。

四、停車場

1.停車場位置

停車場宜設置在行車方便、距建筑外墻面約6m，盡量不影響居民生活寧靜和不影響景觀環境地段。停車場出入口距離一級道路>50m

2.停車位計算

機動車停車場用地面積按照當量小汽車位數計算。停車場用地面積每個停車位為25~30㎡，停車位尺寸以2.5m*5.0m劃分（地面劃分尺寸）。

3.出入口數量及尺寸

機動車停車車位指標大于50個時，出入口不得少于2個；機動車停車車位指標大于500個時，出入口不得少于3個；出入口之間凈距須大于10m，出入口寬度不得少于7m，服務半徑<150.0m

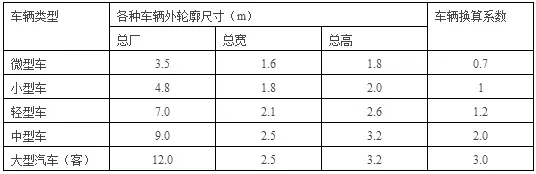

4.當量小汽車換算系數表

注：本表摘自《汽車庫建筑設計規范》JCJ100-98。

5.停車場的停車方式

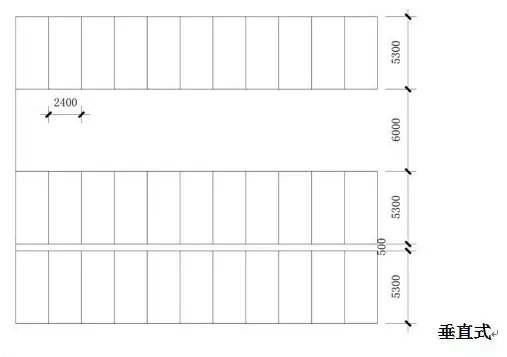

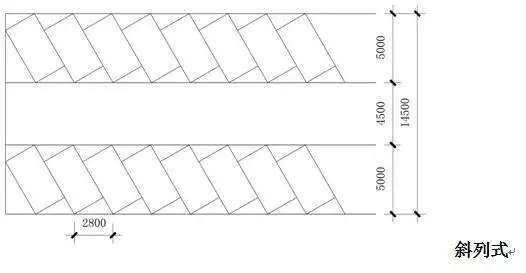

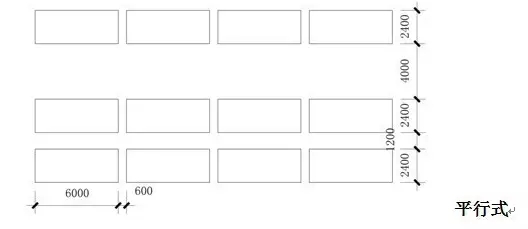

根據地形條件以占地面積小、疏散方便、保證安全為原則，主要停車方式有平行式、斜列式、垂直式三種。其中間最小距離以小型車為例，停車方式見下圖

6.居住區內地面停車率

（居住區內居民汽車的停車位數量與居住戶數的比率）不宜超過10％；

7. 非機動車

自行車停放每個車位按1.5~1.8㎡，摩托車每隔車位為2.5~2.7㎡。

五、踏步與無障礙坡道

1.踏步

1.踏步常用高度及寬度，H＝0.12～0.15m，W＝0.30m～0.35m；2H+W=60~65（cm）。

2.可坐踏步： H＝0.20～0.35m，W＝0.40～0.60m。

3.連續踏步數最好不要超過18級，18級以上應在中間設休息平臺，平臺不小于1.20m。

2.坡道

最小凈寬1.5米，平臺最小凈深2米?？v坡不大于2.5%

扶手：室外踏步級數超過了3級時，殘障人輪椅使用扶手： H＝0.68m\0.85m。

無障礙坡道高度和水平長度，最大高度-1.50 ，1.00，0.75，0.60， 0.35，水平長度- 30， 16，9， 6.， 2。坡度-1：20， 1：16 ，1：12 ，1：10 ，1：8

六、場地排水坡度

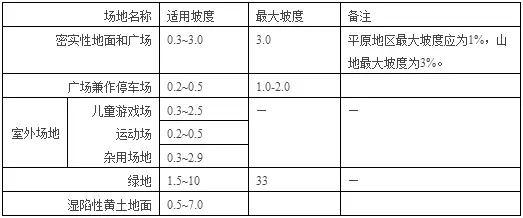

1.各種場地的使用坡度（%）

注：摘自：城市居住區規劃設計規范 GB 50180—93 《城市用地豎向規劃規范》 CJJ 83-99、《公園設計規范》 CJJ48-92

七、其他

行道樹冠幅：5-6m

庭院觀賞樹冠幅：8-10m

戶外座椅：高0.38-0.45m；座面傾角6-7°；座面寬0.4-0.6m；靠背與座面夾角98-105°；靠背0.35-0.65。單人椅： L＝0.60m左右，雙人椅： L＝1.20m左右，三人椅： L＝1.80m左右。

水深：人工水體進岸附近2.0m范圍內水深不得大于0.7m，否則應設護欄；無護欄的園橋、汀步附近2.0m范圍內水深不得大于0.5m。兒童泳池水深0.5-1.0m為宜，成人泳池水深1.2-2m為宜。養魚因雨種類不同而異，一般池深0.8-1.0m，并需保證水質的措施。水生植物深度視不同植物而異，一般浮水植物（睡蓮）水深要求0.5-2.0m，挺水植物（如荷花）水深要求1.0m左右。
汀步：步距≤0.5m路緣石：　H＝0.10～0.15m。欄桿：低欄桿：H＝0.2～0.3m；中欄桿：H＝0.8～0.9m；高欄桿：H＝1.1～1.3m。欄桿凈空不大于0.11米。亭：H＝2.40～3.00m，W＝2.40～3.60m，立柱間距＝3.00m左右。廊：H＝2.20～2.50m，W＝1.80～2.50m。照明燈：庭院燈一般高度為3-4m，間距一般為15-20米左右；草坪燈一般高度為0.3-1m左右，間距一般為5-8m左右。
