對于剛從事給建筑排水設計的新手往往只知道要查規范去畫圖，而對一個工程如何展開、各專業如何提資協作，直到竣工驗收，并沒有一個清晰準確的認識。為了讓大家更快進入設計師的角色，先將此文奉上。

工作階段劃分



1、設計階段：

項目建議書——可行性研究報告——初步設計（擴初設計）——施工圖設計——施工圖審查、消防審查、人防審查。

2、施工階段

圖紙會(huì )審——工地處理——竣工驗收。

設計工作流程



施工圖繪制按下面八個步驟進行，根據情況也可交叉進行：

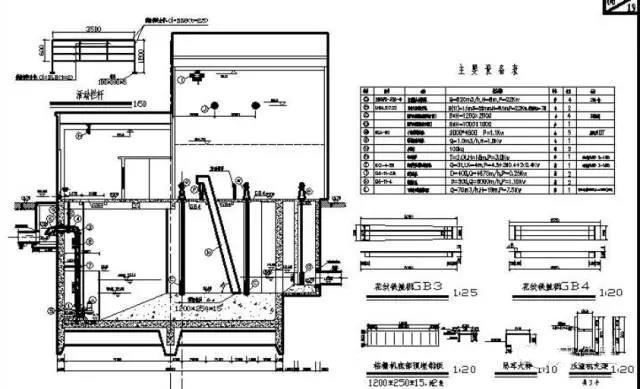

1、召集各專業開會(huì )，確定互相提資時間，列出工作計劃，建筑設計人員提供平面、立面、剖面。水專業提資應分3個階段，第一階段提管井位置、面積，電容量，水池容積，設備房面積等，一般時間在一周之內；第二階段提設備房布置，消火栓、濕式報警閥、水流指示器位置等，一般時間在中前期，約2～3周； 第三階段向概算專業提設備材料表，一般在出圖前一周。

其它專業應向本專業提的資料必須明確提資時間并寫入工作計劃。第一階段空調應提供空調補充水量，第二階段建筑應該提供衛生間大樣，時間也是在中前期，使本專業繪制完設備房大樣圖后能馬上進入衛生間大樣的繪制，提資的時間一定要堅持盡早。

第一次建筑提資一般比較簡單，在做第一階段提資的同時，仔細看一次圖紙，不清楚的地方一定要問，設計范圍要明確，管井分布面積要落實。

還要著手寫聯系函給業主要求提供相關資料（如市政自來最低水壓、管徑、位置，市政排雨水管道標高、位置等，由業主相關部門索要資料），明確做法（如住宅衛生間大樣畫到什么程度，水表怎么設置，有什么特殊要求等），確定管道材料等等，而且要業主來文答復，作為設計依據，發生糾紛時有據可查（保護自己），并作為歸檔資料的一部分歸檔。

2、寫統一技術條件，交審核人簽字認可。設計依據，建筑等級，計算的方法，各個系統的技術方案（如給水系統方案是否市政水直供、水泵－水箱供水），關鍵的技術指標（用水定額、消防用水量等），采用的管材一定要寫清楚，技術方案和設計的關鍵問題應該先與審核人取得一致意見，否則校審時才修改工作量太大，而且影響其它專業。

3、寫計算書。這階段先計算涉及向其它專業提資的內容，如水池容積計算，水泵選型等，計算完成后給校對人檢查。

4、向各相關專業第一階段提資，接受各專業提資。要嚴格按工作計劃提資，一定要按質量管理體系要求填寫提資單，出現問題的有據可查，避免承擔不必要的責任。提資單給校對及專業負責人簽字時應該提交相應部分的計算書。

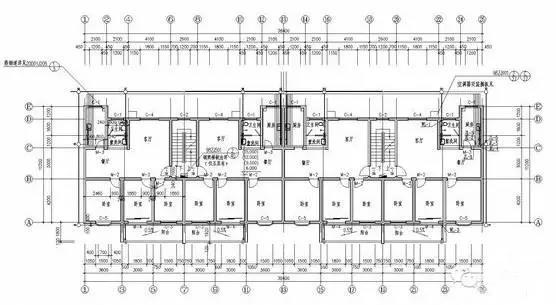

5、畫圖，完成計算書余下內容，第二階段提資。繪制施工圖的順序應該是大樣圖--平面圖--系統圖。畫圖當中注意與建筑等工種的溝通和協商，經常發生建筑修改或某專業要求修改建筑不通知其它專業的情況。

6、設計人自校。提交校審時出現圖紙相互矛盾等錯誤是不應該的，而且不允許出現很明顯的簡單錯誤，例如立管編號錯編成其它系統的，編號重復等等。

7、校對審核。提交校審時應一起提交統一技術條件和計算書，白紙圖設計人應簽好名。

8、會(huì )簽，出圖。

畫圖注意事項



1、編制計算書時關鍵的技術指標（用水定額、消防用水量等）必須取自經審核人認可的統一技術條件。計算的步驟應詳細列出使用的計算公式，然后列式將數值代入計算，給水管徑可在給出計算公式后列表計算。所有需要計算的設計數據均應在計算書中表示，不能漏項，

2、圖紙目錄編排順序：設計總說明—平面圖—大樣圖—系統圖—設備材料表—采用的標準圖集。

3、全套圖紙字體大小要統一。一般說明中單線漢字高5mm，數字高3～4mm；尺寸及標高標注的數字高為2.5mm；使用window字庫中的ture type字型時在說明中為4mm，尺寸及標高標注的數字為2.5mm。

4、粗線寬度一般為0.5～0.6mm。

5、突出本專業內容。建筑提資的圖上有很多尺寸、標注是其專業本身的，如門窗號與尺寸、建筑選用的圖集做法等，可以刪去，只保留總尺寸、軸線尺寸、需要的細部尺寸標注。建筑的墻線要變成細線。本專業不同系統的管線要用圖例、顏色、圖層來區別。圖例應嚴格按照《給排水制圖標準》設置。

6、堅持嚴格自校。按順序畫平面圖時自校大樣圖，畫系統圖時自校平面圖，最后自校系統圖，提交校審前再自校一次，花費的時間不多，可以避免自相矛盾的錯誤。

圖紙繪制應注意的一些問題

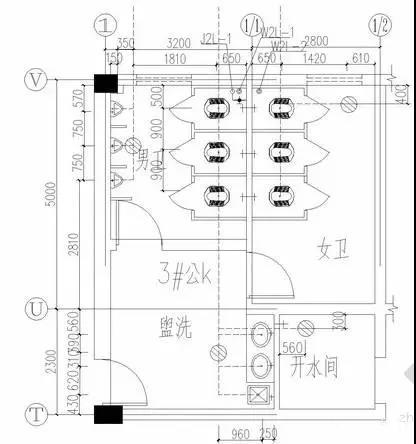

1、衛生間大樣

畫衛生間大樣首先要確定給排水立管的位置，要根據各層平面圖特別是轉換層是否能方便連接考慮，排水立管布置盡量靠近大便器。住宅衛生間沒有蹲廁的應設地漏。公用衛生間宜在洗臉盆、小便斗附近設地漏，并盡量靠墻角，方便地面找坡。如果建筑提資時已經定了地漏位置，有修改的要通知建筑專業修改。根據已往的經驗，廚房不宜設置地漏。

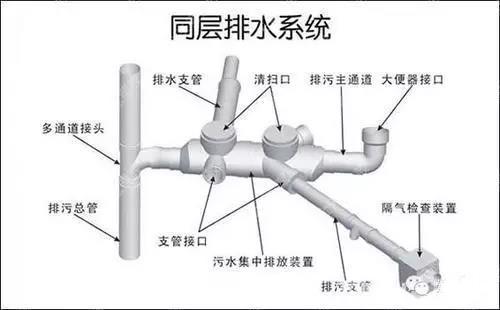

公用衛生間排水管道除按規范設置清掃口外，拐彎處有條件的盡量設清掃口。給水管需要暗裝時DN≤25墻厚至少應為120mm，DN>25墻厚至少應為180mm,不足的應要求建筑加砌墻，空心小型砌塊墻不能暗裝。敷設在樓板內的給水管應按規范要求執行。衛生間大樣給排水系統要按透視圖的要求畫，平面上可以不標注管徑，在軸側圖上詳細標明。

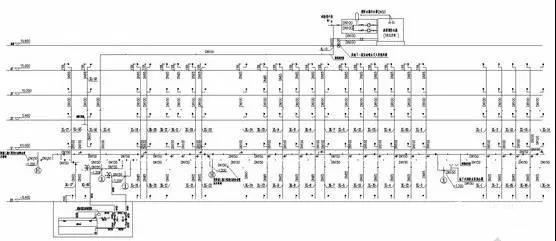

2、系統圖

系統圖不用再按透視圖標準來畫。不用完全按比例畫，各樓層用橫線表示并注上標高，樓層間距可以根據需要適當調整，立管相互關系位置要與平面相符，各種方向的橫管按軸側圖的原則畫，拐彎的地方簡單表示一下就可以了。施工圖編制深度要求的內容不能少，如管道管徑標高、立管底標高等。

3、設計總說明

設計總說明一般分為設計說明和施工說明兩部分，設計說明部分設計依據必須一一列出；各個系統作為一節說明，技術指標（用水定額、消防用水量）要寫出來，采用的系統形式，分區等都要說明，消防系統還要說明設備的選用（消火栓、噴頭）。施工說明部分說明管材選用及安裝，安裝部分只要說明方式就可以了，如PVC-U管，粘接。

小區施工圖設計注意問題



1、設計單體時應該先考慮供水問題。給水系統是否需設屋頂水箱，如需水泵加壓是設總的泵房還是區域泵房（視乎建筑高度及距離遠近等，從造價、節能、安全方面比較厚確定）。消防如要水泵加壓通常按區域消防考慮，泵房單獨建或放在某一建筑內要與建筑專業協商。

2、設計單體給排水平面時要結合總平來確定化糞池及雨水管、溝的出口位置。按深度要求屬單體設計內容的，如在后出的總平圖表示，應在單體的設計說明中列出該部分內容詳見后出的總平圖。

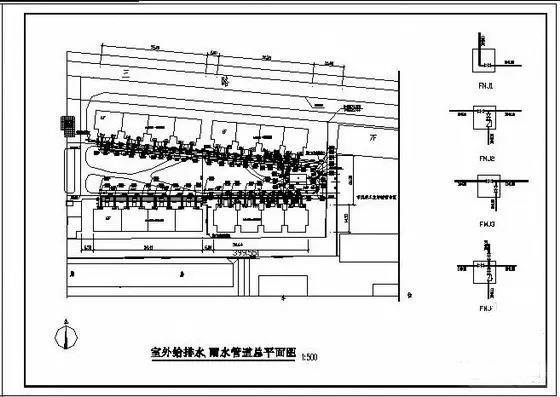

3、總平雨水設計要詳細計算。

4、核對業主提供的市政接口資料，以免排不出去，要說明施工前核對市政接口的情況，有問題先通知設計院修改再施工。

5、仔細核對其他專業的管線，避免交叉，特別是非設計院承接的內容，如通信、電話、有線電視、管道煤氣等管線，必須在這些專業內容施工前協調好標高問題。

圖紙會(huì )審



圖紙會(huì )審時有需要業主、施工監理單位特別注意的問題先提出。施工監理單位提出的疑問要一一解答。會(huì )審紀要是由監理單位編寫的，與設計圖紙具有同等法律效力，送到單位蓋章時應仔細核對其中提出的問題及答復記錄。

工地處理

會(huì )審后施工過程出現問題時，盡量通過電話聯系解決，確實說不清楚的要與對方約定時間到工地處理問題，處理完畢有需要的應出修改通知。非設計錯誤而對方提出的合理修改意見，要對方來正式文件提出要求作為修改依據，并在修改通知中注明。

竣工驗收

按新的驗收規定，由設計院、監理、施工單位3方檢查并給出驗收結論，發出整改通知單，質檢站主持驗收、參與檢查并監督全過程。首先由參與建設單位分別介紹項目情況，通常由建筑專業代表設計院發言。然后分組檢查，一般分為外觀實測組、水電組、資料組，檢查本專業相關內容時，重點看是否按圖施工、是否達到設計要求、選用設備是否合格產品等，有問題記錄下來。最后總結時分專業提出存在的問題，由建筑專業給出驗收結論。
