一、工程概況

本醫藥現代物流倉庫位于內蒙古自治區喀喇沁旗，東臨應昌街。本工程為三層醫藥物流倉庫，總建筑面積31562.56m2, 建筑高度23.9m，地下一層，地上三層。

本工程消防水池(1275m3消防水池分獨立的兩座)、泵房設于室外設備用房?jì)?，負責整個區域的消防用水；高位消防高位水箱(36m3)設于園區最高建筑屋面。

二、設計范圍

室內給排水及消防系統設計、建筑滅火器配置。

三、生活給水系統

由市政給水管網引入一條DN150供水管，供水壓力為0.25MPa，本樓由市政給水管網直接供水，管網下行上給。

四、消防系統

（一）消防水源

由市政供水管網引入DN150給水管一條，接至區域地下室消防蓄水池內(1275m3)。

（二）室外消火栓

給水系統室外消火栓系統由室外消火栓泵供水，消防泵一用一備及穩壓設備；消火栓間距不大于120m，保護半徑不大于150m。

（三） 室內消火栓給水系統

1、本樓設濕式室內消火栓系統，同時設置消防軟管卷盤。

2、消防用水由消火栓泵加壓供水，消火栓系統不分區，消防水泵由消防水泵出水干管上設置的壓力傳感器及高位消防水箱出水管上的流量開關等開關信號直接自動啟動消防水泵，并能手動啟停。

3、消火栓按同層任何部位有兩個消火栓的水槍充實水柱同時到達布置，室內供水管網成環狀。供水管閥門設置考慮檢修時，停止使用的消火栓立管不超過一根。

4、本樓消火栓系統分兩個區域設置，立體倉庫區域及非立體倉庫區域。樹上鳥教育給排水設計在線教學楊老師。

1）現代自動化立體倉庫區（建筑高度23.9m）：

消火栓箱采用鋁合金箱，箱內配QZ-19水槍一支，DN65、長25m襯膠水龍帶一條，消防報警按鈕一個，JPS1.6-19消防軟管卷盤一套，試驗消火栓箱內另設Y-100(0~1.0MPa)壓力表一塊，由于本區域凈空高度13.5m，消火栓栓口壓力0.50MPa不能滿足消火栓充實水柱到達最高點處，故現代自動立體倉庫內消火栓箱內配置可調式無后座力多功能水槍QWKT-E，栓前水壓0.7MPa，其它部分消火栓采用NZW65-III型減壓穩壓消火栓（栓口壓力0.35MPa）。

2）非立體倉庫區：

消火栓箱采用鋁合金箱，箱內配SNZ65型消火栓一個,QZ-19水槍一支，DN65、長25m襯膠水龍帶一條，消防報警按鈕一個，JPS1.6-19消防軟管卷盤一套，試驗消火栓箱內另設Y-100(0~1.0MPa)壓力表一塊。此區域消火栓引入管采用減壓閥減壓，閥后壓力0.6MPa。

3）室內消火栓系統設置SQX150-A型地下式消防水泵接合器兩組。

（四）自動噴水滅火系統

1、本樓設濕式滅火系統；危險等級為倉庫危險級II級，噴灑系統由噴灑泵、高位水箱、管網、閉式噴頭、濕式報警閥、信號閥、水流指示器、末端試水裝置、水泵接合器等組成。

2、噴灑泵由報警閥上的壓力開關直接啟動，也可由消防控制中心及泵房手動控制開停。

3、報警閥：濕式系統設ZSFZ型濕式報警閥，每個報警閥控制噴頭數不超過800個。

4、水流指示器、信號閥：在配水管始端設水流指示器，水流指示器的動作訊號向消防控制中心報警顯示，水流指示器前的閥門采用信號閥，可向消防控制中心顯示開關狀態。

5、噴灑系統流量90L/s,入口供水壓力0.75MPa。地下一層濕式報警閥前設200X先導式減壓閥減壓，閥后壓力為0.50MPa。地上超壓部分采用減壓孔板減壓，保證配水干管壓力不大于0.4MPa。

6、噴頭：本工程倉庫儲物高度各區域不同，按每區域貨架高度對應選用了不同種類噴頭。

1）自動化立體倉庫區：

自動化立體倉庫貨架高度為21.3m，最大儲物高度超過13.5m；其中倉庫端部共設置三層平臺，分別為±0.000托盤輸送平臺、3.2m托盤輸送平臺及9.9m在線揀選平臺,平臺均為鋼平臺；自動化立體貨架共計12層，1~11層貨架層高為均為1.65m，第12層層高為2.4m。

頂板下設置噴頭采用ZSTYZ-20直立型快速響應噴頭，流量系數K=115，噴頭工作壓力為0.1MPa，公稱動作溫度為68℃；作用面積為200m2，噴水強度18L/min·m2，噴灑系統流量62.5L/s。

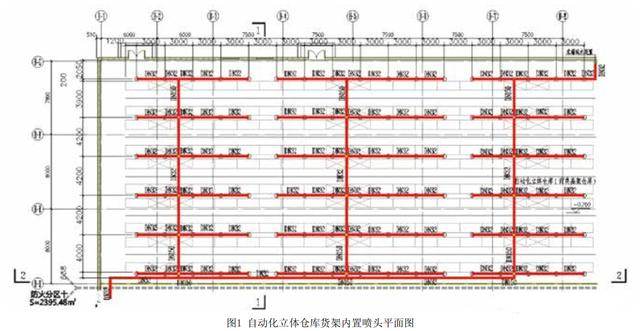

貨架內置噴頭采用ZSTYX-20下垂型快速響應噴頭，流量系數K=115，噴頭工作壓力為0.1MPa，公稱動作溫度為68℃，每個噴頭均設置預制圓形擋水板；貨架內開放的噴頭數為14只，噴灑系統流量27L/s，報警閥后配水干管設置減壓孔板減壓，孔板后壓力0.40MPa，貨架內噴頭布置見圖1~圖3。

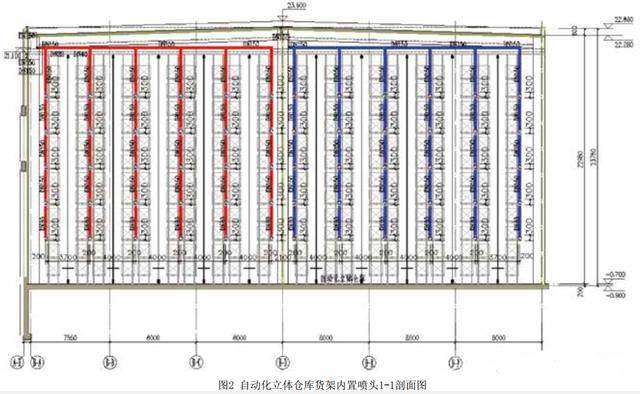

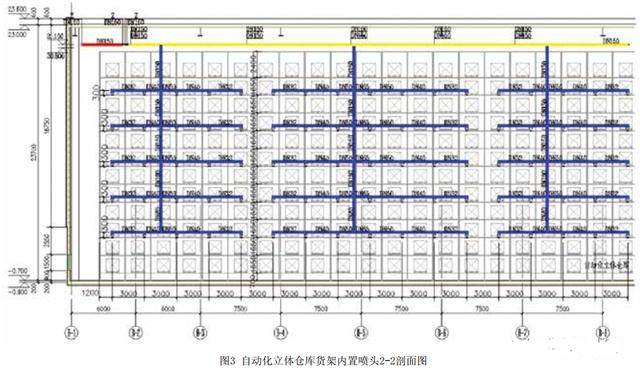

注：本圖紙表示自動化立體倉庫（丙類高架倉庫）貨架內置噴頭平面圖，自動化立體倉庫貨架高度為21.3m，共12層，1~11層貨架層高為均為1.65m，第12層貨架層高為2.4m。貨架內置噴頭自地面起，每?jì)蓪迂浖茉O置一層噴頭，共設置5層貨架內置噴頭，每個噴頭均設置預制圓形擋水板；噴頭平面設置位置詳見本圖紙，噴頭剖面詳見自動化立體倉庫自動噴灑1-1剖面及2-2剖面

標高3.200m及9.900m鋼平臺下方設置的噴頭采用ZSTYZ-20直立型快速響應噴頭，流量系數K=115，噴頭工作壓力為0.1MPa，公稱動作溫度為68℃，作用面積為200m2，噴水強度18L/min·m2。

2）凈空高度超過10.65米叉車分揀倉庫區：

凈空高度超過10.65m叉車分揀倉庫為高位貨架區，每層貨架高1.7m，共5層，貨架總高7.5m，貨物最高點為8.5m。

本區域倉庫頂板下設置噴頭，噴頭采用ESFR-25快速響應早期抑制下垂型噴頭，流量系數K=363，噴頭工作壓力為0.15MPa，公稱動作溫度為74℃，每個噴頭均設置預制圓形擋水板；作用面積內開放噴頭數為12只，噴灑系統流量89L/s,報警閥后配水干管設置減壓孔板減壓，孔板后壓力0.40MPa。

3）其它區域：

其余噴頭均采用ZSTYX-20下垂型快速響應噴頭，流量系數K=115，噴頭工作壓力為0.1MPa，公稱動作溫度為68℃，每個噴頭均設置預制圓形擋水板。系統流量76L/s，報警閥后配水干管設置減壓孔板減壓，孔板后壓力0.40MPa。

4）當梁、通風管道、成排布置的管道、橋架等障礙物的寬度大于0.6m時，其下方應增設噴頭。

5）管網及末端試驗放水閥：報警閥前的管道為環狀、報警閥后管網枝狀布置，每個報警閥組控制的最遠管網末端設末端試水裝置，其它防火分區的管道末端設置試驗放水閥。

6）采取報警閥前設減壓閥及配水管入口加減壓孔板的措施。

7）設置SQX150-A型地下式消防水泵接合器七組。

（五）建筑滅火器的配置

按《建筑滅火器配置設計規范》有關規定，分部位配置磷酸銨鹽干粉滅火器。倉庫火災種類為A類，危險等級為中危險級。變電所火災種類為E類，危險等級為中危險級。

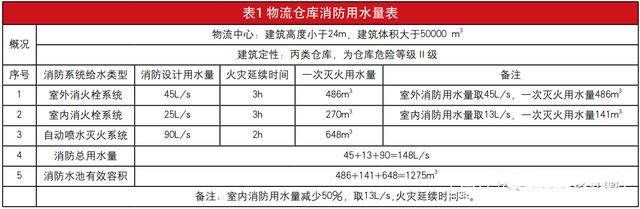

（六）消防水量計算（見表1）

五、排水及雨水系統

本工程污、廢水采用合流制。單立管排水，伸頂通氣；倉庫地面設地漏排水，地漏保護半徑30m，生活污水經室外化糞池處理后排入市政污水管道。

屋面雨水系統采取建筑外排水，經室外雨水檢查井匯集后排入市政雨水管網。

六、結論及建議

1、自動化立體倉庫由于最大儲物高度超過13.5m，頂板下噴頭無法滿足滅火要求，需要頂板下噴頭和貨架內噴頭結合布置，達到滅火作用，頂板下噴頭采用的噴頭特性系數需要通過計算確定，需滿足噴頭噴水強度要求。

2、貨架內噴頭需考慮加設集熱板，噴頭按同時14個噴頭同時開放考慮。

3、最大儲物高度在12m以下的庫房空間可直接采用早期抑制快速響應噴頭，分別按儲物高度及類型確定噴頭特性系數及工作壓力，確保滿足規范要求的噴水強度。

4、高大空間自動立體倉庫內消火栓箱內配置可調式無后座力多功能水槍QWKT-E，以保證最高點貨架處的滅火要求。 #給排水設計楊老師#

說明：本文來源沈陽新大陸建筑設計有限公司 作者：唐衛紅
