關于道路橫斷面，大家了解多少？本文帶大家快速了解道路橫斷面的詳情。

道路橫斷面&道路橫斷面設計

道路橫斷面：是指道路中線上各點垂直于路線前進方向的豎向剖面。
道路橫斷面設計：是根據道路的用途，結合當地的地形、地質、水文等自然條件，來確定橫斷面的形式、各部分的結構組成和幾何尺寸的過程。

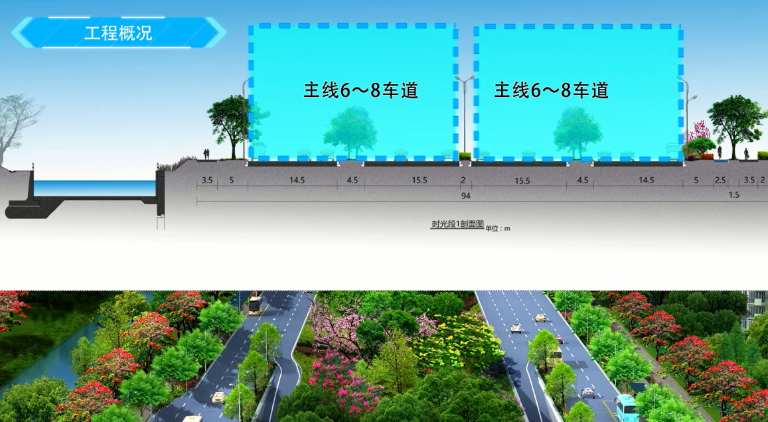

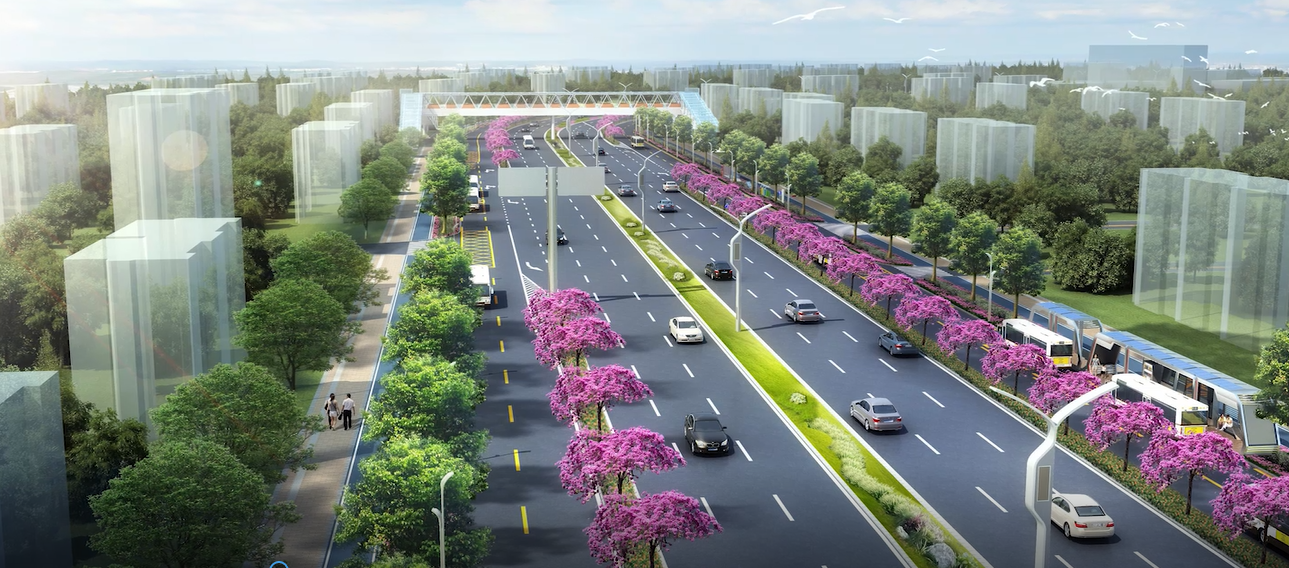

圖片來自太原市政務信息管理局《關于南屯路南北延道路工程設計方案的公示（2020年2號）》

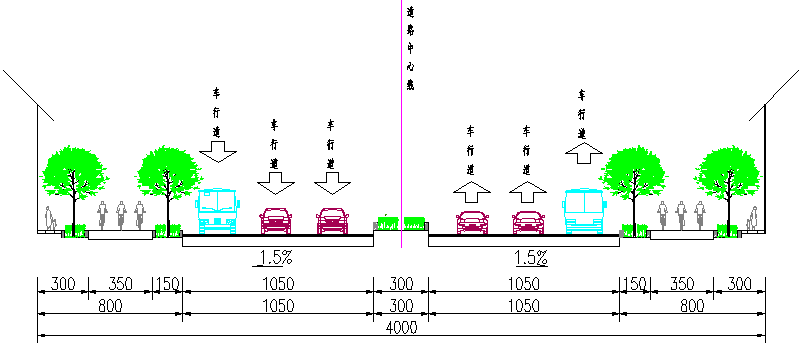

道路橫斷面組成及類型

道路橫斷面是由橫斷面設計線和地面線所構成的。

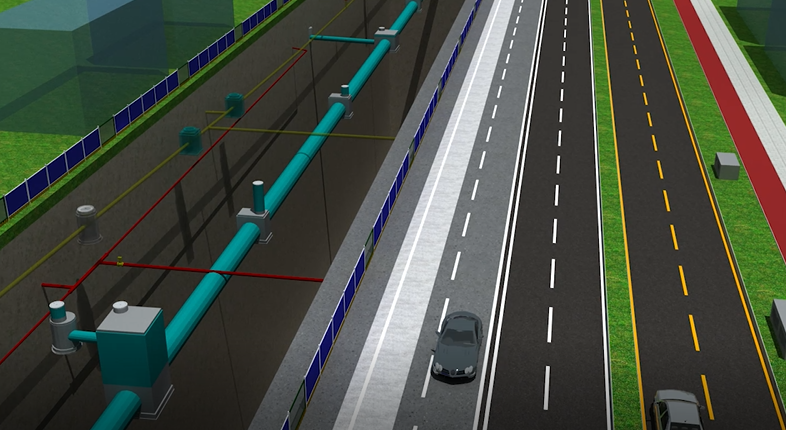

其中橫斷面設計線包括行車道、路肩、分隔帶、邊溝、邊坡、截水溝、護坡道、取土坑、棄土堆以及交通安全、環境保護等設施。城市道路的橫斷面組成中，還包括機動車道、非機動車道、人行道、綠化帶、分車帶等設施。高速公路和一級公路上還有變速車道、爬坡車道等。

地面線是表征地面在橫斷面方向的起伏變化，它通過現場實測或由大比例尺地形圖、航測相片、數字地面模型等途徑獲得。

路線設計中所討論的橫斷面設計只限于公路兩路肩外側邊緣(城市道路紅線)之間的那一部分，即各組成部分的寬度、橫向坡度等，也稱路幅設計。

道路橫斷面的設計要求

橫斷面的設計要求，是使道路橫斷面的布置及幾何尺寸應能滿足交通、環境、用地經濟、城市面貌等要求。路基是支承路面，形成連續行車道的帶狀土、石結構物。它既要承受由路面傳來的車輛荷載，又要承受大自然因素的作用。因此，路基橫斷面設計必須滿足以下基本要求：
1.路基的結構設計應根據其使用要求和當地自然條件(包括水文地質和材料情況)，并結合施工條件進行設計。在山嶺重丘區要特別注意地形和地質條件的影響，選擇適當的路基斷面形式、邊坡坡度及防治病害的措施。在平原微丘區應注意最小填土高度，并設置必要的排水設施。

2.路基的斷面型式和尺寸應根據道路的等級、設計標準和設計任務書的規定以及道路的使用要求，結合具體條件確定。一般路基可參照典型橫斷面設計。特殊路基則應進行單獨設計計算。

3.路基設計應兼顧當地農田基本建設的需要。在取土、棄土、取土坑設置、排水設計等方面與農田改土、農田水利、灌溉溝渠等相配合，盡量減少廢土占地、防止水土流失和淤塞河道。

道路橫斷面設計方法

根據道路縱斷面設計確定的路基填挖高度，路基寬度，選定的邊坡坡度，邊溝尺寸繪出路基的外廓線。具體做法如下：
1.點繪各橫斷面的橫向地面線，地面線是在現場測繪的，若在紙上定線，可在大比例的地形圖上內插獲得。橫斷面圖的比例尺，一般是1∶100或1∶200。
2.根據技術標準確定路基寬度。根據道路縱斷面設計確定的路基中心填挖高度或從“路基設計表”中抄入路基填挖高度，對于有超高和加寬的曲線路段，還應抄入“趕高”“右高”“左寬”“右寬”等數據。
3.根據現場調查所得的土壤性質、工程地質及水文資料，參照“標準橫斷面圖”，畫出路幅寬度，確定路基填或挖的邊坡坡線，在需要設置各種支擋工程和防護工程的地方畫出該工程的斷面示意圖。
4.根據綜合排水設計的需求，擬定路基邊溝、截水溝、排灌渠等的位置和斷面形式，必要時須注明尺寸。此外，對于取土坑、棄土堆、綠化等也盡可能畫出。
5.根據轉彎半徑的大小分別擬定超高加寬值。
6.根據縱斷面設計資料，按設計標高在“路基設計表”逐樁進行計算。
